RAK2245 Pi HAT LoRaWAN 게이트웨이 datasheet

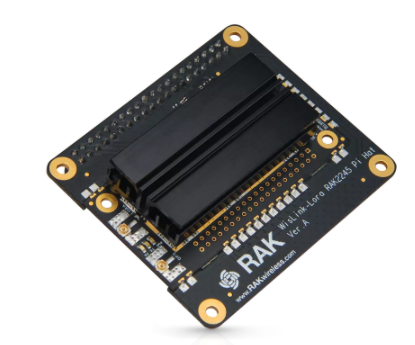

RAK2245

기능

 라즈베리파이3모델b+ , 라즈베이파이4 호환

 SX1301 무선프로세서,  49 x LoRa 복조기, 10개의 병렬복조경로, 8개의 업링크 1개의 다운링크 채널을 지원

  *복조기: 변조된 반송파(데이터신호를 변조하기 위해 사용되는 기준파형)에서 원래의 신호를 복원하는 장치

 2개의 고주파,저주파용 SX125x 송수신(TX/RX) 프론트엔드

 5V 전원 공급.

 TX 전력은 최대 27dBm, RX 감도는 -139dBm@SF12, BW 125KHz.

최신 LoRaWAN 1.0.2 프로토콜을 지원

주파수 대역 EU433, CN470, EU868, US915, AS923, AU915, KR920, IN865 지원

SPI, UART, I2C 인터페이스를 지원



블록 다이어그램

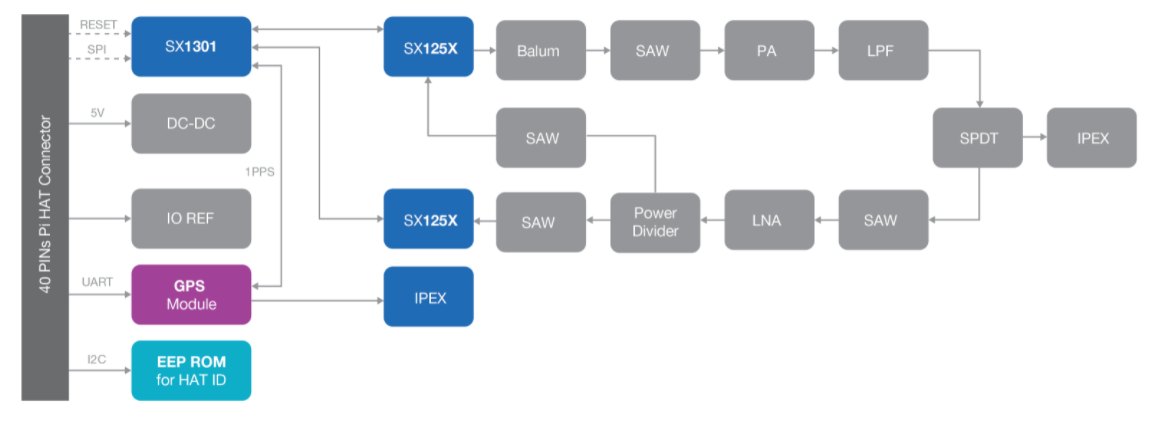

RAK2245 Pi HAT 블록 다이어그램

인터페이스

SX1301 무선프로세서칩에는 10개의 프로그래밍 가능한 수신경로가 있습니다. 이러한 경로는 프로그래밍 가능성 수준이 다르며 다양한 사용 사례를 허용합니다. 시스템을 최대한 활용하려면 이러한 복조 경로 간의 차이점을 이해하는 것이 중요합니다.



전원공급장치

5V, 3,3V 전원핀을 통해 구동됩니다.



SPI 인터페이스

SX1301 SPI 인터페이스에 직접 액세스 할 수 있는 SPI 연결을 제공합니다. 이를 통해 대상 시스템은 기존 SPI 인터페이스를 사용하여 모듈과 통신할수 있습니다.



UART , I2C

UART 및 I2C 연결도 핀 커넥터에 포함되어 있습니다. 이러한 연결을 통해 GPS 모듈에 직접 액세스할 수 있습니다



디지털 IOS

사용자에게 GPS 모듈을 재설정하거나 대기 모드로 설정하는 인터페이스를 제공하는 두 개의 디지털 IO PIN이 있습니다.



LED

PWR, TX, RX의 상태를 나타내는 세 가지의 LED가 있습니다



안테나 RF 인터페이스

이 모듈에는 표준 UFL 커넥터(Hirose U. FL-R-SMT)를 통해 LoRa 및 GPS 안테나용 두 개의 RF 인터페이스가 있습니다. 50OHM의 임피던스를 가지고 있으며 RF 포트를 통해 Tx와 Rx를 모두 지원하여 안테나 인터페이스를 제공합니다.



핀정의

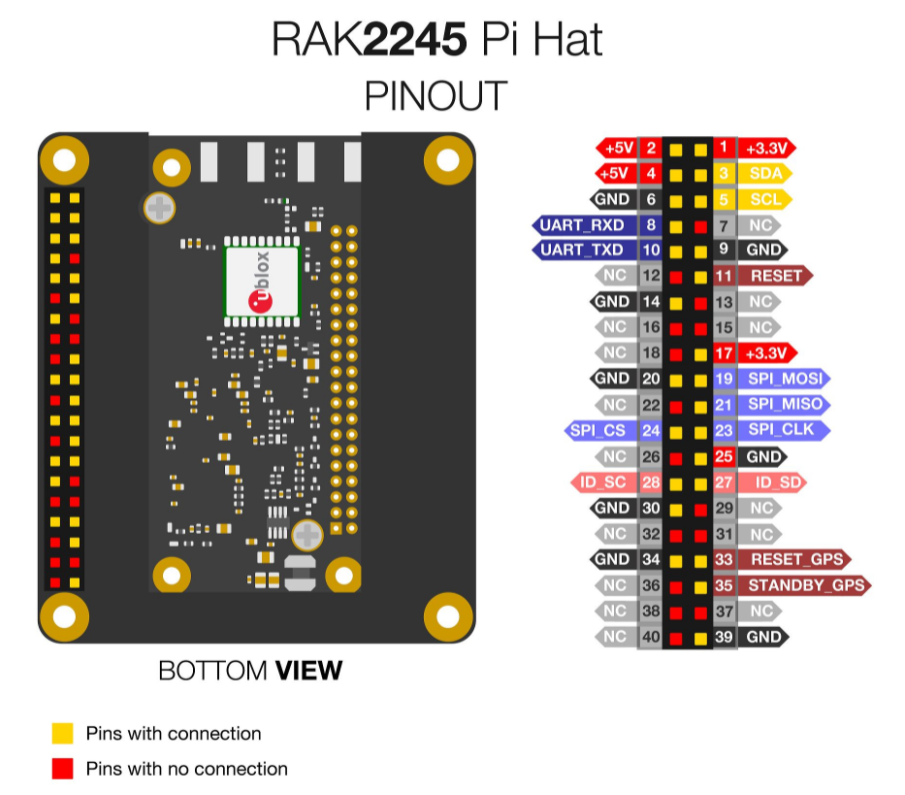

핀아웃 다이어그램

PIN	이름						기능
1	3.3v		3.3V 공급 전압
2	5v		5V 공급 전압
3	SDA		I2C SDA(GPS 모듈, I2C_SDA 연결)
4	5V		5V 공급 전압
5	SCL		I2C SCL (GPS 모듈, I2C_SCL 연결)
6	GND		ground
7	N/C		연결없음
8	UART RXD		라즈베리파이의 UART_TXD와 연결, 내부적으로 GPS모듈의 UART_TXD와 연결
9	GND		ground
10	N/C		연결없음
11	RESET		SX1301 리셋 핀(라즈베리 파이의 GPIO17)
12	N/C		연결없음
13	N/C		연결없음
14	GND		ground
15	N/C		연결없음
16	N/C		연결없음
17	3.3V		3.3V 공급 전압
18	N/C		연결없음
19	SPI_MOSI		라즈베리파이의 SPI_MOSI와 연결, 내부적으로 SX1301의 SPI_MOSI와 연결
20	GND		ground
21	SPI_MISO		라즈베리파이의 SPI_MOSI와 연결, 내부적으로 SX1301의 SPI_MOSI와 연결
22	N/C		연결없음
23	SPI_CLK		라즈베리파이의 SPI_CLK와 연결, 내부적으로 SX1301의 SPI_CLK와 연결
24	SPI_CS		라즈베리파이의 SPI_CS와 연결, 내부적으로 SX1301의 SPI_CS와 연결
25	GND		ground
26	N/C		연결없음
27	ID_SD		HAT ID EEPROM용 I2C_SDA
28	ID_SC		HAT ID EEPROM용 I2C_SCL
29	N/C		연결없음
30	GND		ground
31	N/C		연결없음
32	N/C		연결없음
33	RESET_GPS		GPS 모듈 리셋 핀 (GPIO 13 의 라즈베리 파이)
34	GND		ground
35	STANDBY_GPS		GPS 모듈 대기 핀 (라즈베리 파이의 GPIO19)
36	N/C		연결없음
37	N/C		연결없음
38	N/C		연결없음
39	GND		ground
40	N/C		연결없음





RF특성

 작동 주파수

나라	주파수
유럽	EU433, EU868
중국	CN470
북아메리카	US915
아시아	AS923
오스트레일리아	AU915
대한민국	KR920
인도	IN865

RF 송신기

PA제어	DAC 제어	믹스 컨트롤	DIG 게인	일반 RF전원레벨(dbm)
0	3	8	0	-6
0	3	10	0	-3
0	3	14	0	0
1	3	9	3	4
1	3	8	0	8
1	3	9	0	10
1	3	11	0	12
1	3	12	0	14
1	3	13	0	16
2	3	12	0	17
2	3	13	0	19
2	3	14	0	20
3	3	10	0	0
3	3	11	0	0
3	3	12	0	25
3	3	13	0	26
3	3	14	0	27

• T =25 ° C에서 Vdd = 5V (일반적인) 다른 명시 된 경우

매개변수	조건	MIN	TYP.	MAX
주파수 범위		863 Mhz		870 Mhz
변조기술	FSK/로라
TX주파수 변화 vs 온도	전원 레벨 설정:20	-3 Khz		+3 Khz
TX 전력 변화 vs 온도	전원 레벨 설정:20	-5 dBm		+5 dBm
TX 전력 변화		-1.5 dBm		+1.5 dBm



 수신기 RF

HAL v3.1의 일부인 최적화된 RSSI 보정 값을 사용하는 것이 좋습니다. 라디오 1과 2 모두에서 RSSI 오프셋은 -169로 설정되어야 합니다. 다음 표는 RAK2245 Pi HAT의 일반적인 감도 수준을 보여줍니다.

신호 대역폭 (Khz)	확산계수	감도(dBm)
125	12	-139
125	7	-126
250	12	-136
250	7	-123
500	12	-134
500	7	-120



소프트웨어

RAK2245 Pi HAT 최신펌웨어를 다운로드 하십시오.
